光偵測器特性量測系統:

我們提供可量測光偵測器頻譜響應及靈敏度之系統

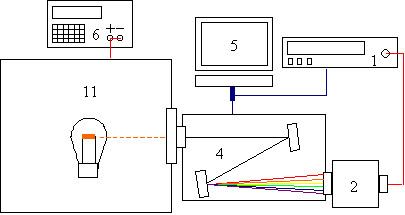

以下系統示意圖中之編號所代表之儀器

1. 高精度電流錶 2.待測偵測器元件 3.積分球
4. 分光儀 5.個人電腦  6.電源供應器
7. 矽偵測器 8.視函數偵測器

9.單軸/雙軸步進馬達

10. 步進馬達控制器 11. 光箱 12. Iris
13. 針孔治具

1. 光偵測器頻譜響應量測系統簡圖

在量測待測元件之前需先執行系統校正的動作將一已知頻譜響應之矽偵測器置於分光儀之輸出端量測並記錄此矽偵測器對此光源各組成波長之響應強度然後再以待測偵測器來量測相同光源組成波長之響應強度將兩者所測得之值相除並乘以矽偵測器已知之頻譜響應即可得到待測偵測器之頻譜響應
